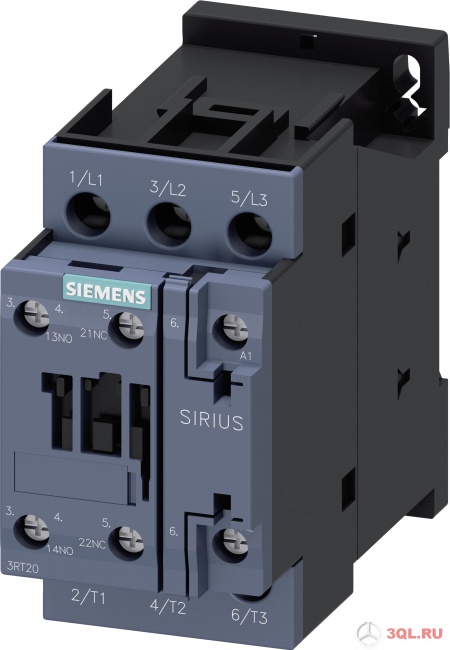

Контактор Siemens 3RT2024-1AB00
- Производитель: Siemens
- Код для заказа: 45758
- Артикул: 3RT2024-1AB00
- Доставка: возможен экспресс
- Стандартный срок поставки: 11-13 недель
- Комментарий: силовой контактор, AC-3e/AC-3, 12 А, 5,5 кВт / 400 В, 3-полюсный, 24 В переменного тока, 50 Гц, вспомогательные контакты: 1 НО + 1 НЗ, винтовая клемма, размер: S0
- Описание на английском: power contactor, AC-3e/AC-3, 12 A, 5.5 kW / 400 V, 3-pole, 24 V AC, 50 Hz, auxiliary contacts: 1 NO + 1 NC, screw terminal, size: S0
- Страна производства: Германия
- Ценовая Группа: R711
- Каталог: CC-IC10
- Товарный код: 85364190
- Группа продукта: 5336
- Размеры: 0.092 x 0.054 x 0.105 M
- Статус товарной позиции: PM300:Активный продукт
- Вес (кг): 0.409
- Технические характеристики PDF Скачать PDF
4,270.00
Аксессуары для 3RT2024-1AB00 (91 шт.)
3,800.00
есть экспресс
150.00
есть экспресс
1,660.00
есть экспресс
есть экспресс
12,620.00
2,960.00
есть экспресс
3,870.00
1,660.00
есть экспресс
есть экспресс
8,470.00
1,810.00
есть экспресс
1,660.00
8,470.00
есть экспресс
930.00
есть экспресс
1,080.00
9,050.00
есть экспресс
1,170.00
есть экспресс
540.00
250.00
360.00
есть экспресс
350.00
есть экспресс
1,660.00
1,080.00
10.00
3,800.00
12,190.00
940.00
есть экспресс
840.00
8,250.00
есть экспресс
1,660.00
6,500.00
есть экспресс
12,620.00
есть экспресс
1,660.00
14,890.00
есть экспресс
8,030.00
есть экспресс
1,350.00
есть экспресс
1,350.00
11,030.00
есть экспресс
30.00
есть экспресс
540.00
1,960.00
2,650.00
1,080.00
8,470.00
1,080.00
есть экспресс
есть экспресс
1,490.00
990.00
5,430.00
8,250.00
990.00
есть экспресс
3,800.00
7,450.00
есть экспресс
1,350.00
есть экспресс
1,490.00
1,980.00
5,430.00
12,620.00
800.00
есть экспресс
1,350.00
1,590.00
есть экспресс
есть экспресс
1,490.00
6,160.00
10,630.00
11,270.00
11,270.00
10,630.00
Идентичные аналоги для 3RT2024-1AB00 (2 шт.)
4,270.00
есть экспресс
Технические характеристики (Контактор 3RT2024-1AB00)
| CONTACTOR, AC-3, 5.5KW/400V, 1NO+1NC, AC 24V 50HZ, 3-POLE, SZ S0 SCREW TERMINAL | ||
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | контактор 3RT2 | |
| Общие технические данные: | ||
| Габаритные размеры контактора | S0 | |
| Расширение продукта | ||
| • функциональный модуль для коммуникации | нет | |
| • Вспомогательный выключатель | да | |
| Напряжение изоляции | ||
| • расчетное значение | 690 V | |
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| • между катушкой и главными контактами согласно EN 60947-1 | 400 V | |
| Степень защиты IP | ||
| • с лицевой стороны | IP20 | |
| • для подключаемой клеммы | IP20 | |
| Стойкость к шоку | ||
| • при прямоугольном импульсе | ||
| — при переменном токе | 7,5g / 5 ms, 4,7g / 10 ms | |
| • при синусовом импульсе | ||
| — при переменном токе | 11,8g / 5 ms, 7,4g / 10 ms | |
| Механический срок службы (коммутационные циклы) | ||
| • контактора типовое | 10 000 000 | |
| • контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
| • контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| • во время эксплуатации | -25 ... +60 °C | |
| • во время хранения | -55 ... +80 °C | |
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | 0 | |
| рабочее напряжение | ||
| • при AC-3 расчетное значение максимальное | 690 V | |
| Рабочий ток | ||
| • при AC-1 при 400 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 40 A | |
| • при AC-1 | ||
| — до 690 В при температуре окружающей среды 40 °C расчетное значение | 40 A | |
| — до 690 В при температуре окружающей среды 60 °C расчетное значение | 35 A | |
| • при AC-2 при 400 В расчетное значение | 12 A | |
| • при AC-3 | ||
| — при 400 В расчетное значение | 12 A | |
| — при 500 В расчетное значение | 12 A | |
| — при 690 В расчетное значение | 9 A | |
| Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
| • при 60 °C минимально допустимое | 10 mm2 | |
| • при 40 °C минимально допустимое | 10 mm2 | |
| Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
| • при 400 В расчетное значение | 5,5 A | |
| • при 690 В расчетное значение | 5,5 A | |
| Рабочий ток | ||
| • при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 4,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,4 A | |
| — при 600 В расчетное значение | 0,25 A | |
| • при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 5 A | |
| — при 440 В расчетное значение | 1 A | |
| — при 600 В расчетное значение | 0,8 A | |
| • при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 2,9 A | |
| — при 600 В расчетное значение | 1,4 A | |
| Рабочий ток | ||
| • при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | 20 A | |
| — при 110 В расчетное значение | 2,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,09 A | |
| — при 600 В расчетное значение | 0,06 A | |
| • при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 15 A | |
| — при 220 В расчетное значение | 3 A | |
| — при 24 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 0,27 A | |
| — при 600 В расчетное значение | 0,16 A | |
| • при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 10 A | |
| — при 24 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 0,6 A | |
| — при 600 В расчетное значение | 0,6 A | |
| Эксплуатационная мощность | ||
| • при AC-1 | ||
| — при 230 В расчетное значение | 13,3 kW | |
| — при 230 В при 60 °C расчетное значение | 13,3 kW | |
| — при 400 В расчетное значение | 23 kW | |
| — при 400 В при 60 °C расчетное значение | 23 kW | |
| — при 690 В расчетное значение | 40 kW | |
| — при 690 В при 60 °C расчетное значение | 40 kW | |
| • при AC-2 при 400 В расчетное значение | 5,5 kW | |
| • при AC-3 | ||
| — при 230 В расчетное значение | 3 kW | |
| — при 400 В расчетное значение | 5,5 kW | |
| — при 690 В расчетное значение | 7,5 kW | |
| Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
| • при 400 В расчетное значение | 2,6 kW | |
| • при 690 В расчетное значение | 4,6 kW | |
| Тепловой кратковременный ток ограничен до 10 с | 110 A | |
| Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 0,5 W | |
| Частота включений на холостом ходу | ||
| • при переменном токе | 5 000 1/h | |
| Частота коммутации | ||
| • при AC-1 максимальное | 1 000 1/h | |
| • при AC-2 максимальное | 1 000 1/h | |
| • при AC-3 максимальное | 1 000 1/h | |
| • при AC-4 максимальное | 300 1/h | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Переменный ток | |
| Управляющее напряжение питания при переменном токе | ||
| • при 50 Гц расчетное значение | 24 V | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | ||
| • при 50 Гц | 0,8 ... 1,1 | |
| Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | ||
| • при 50 Гц | 65 V·A | |
| Коэффициент мощности индуктивный при мощности втягивания катушки | ||
| • при 50 Гц | 0,82 | |
| Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | ||
| • при 50 Гц | 7,6 V·A | |
| Коэффициент мощности индуктивный при мощности удержания катушки | ||
| • при 50 Гц | 0,25 | |
| Задержка закрытия | ||
| • при переменном токе | 9 ... 38 ms | |
| Задержка открытия | ||
| • при переменном токе | 4 ... 16 ms | |
| Продолжительность электрической дуги | 10 ... 10 ms | |
| Остаточный ток электроники при управлении сигналом <0> | ||
| • при переменном токе при 230 В максимально допустимое | 6 mA | |
| • при постоянном токе при 24 В максимально допустимое | 16 mA | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| • для вспомогательных контактов | ||
| — включающийся без выдержки времени | 1 | |
| Количество замыкающих контактов | ||
| • для вспомогательных контактов | ||
| — включающийся без выдержки времени | 1 | |
| Рабочий ток при AC-12 максимальное | 10 A | |
| • Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
| • Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| • Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
| • Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
| Рабочий ток при DC-12 | ||
| • при 24 В расчетное значение | 10 A | |
| • при 48 В расчетное значение | 6 A | |
| • при 60 В расчетное значение | 6 A | |
| • при 110 В расчетное значение | 3 A | |
| • при 125 В расчетное значение | 2 A | |
| • при 220 В расчетное значение | 1 A | |
| • при 600 В расчетное значение | 0,15 A | |
| Рабочий ток при DC-13 | ||
| • при 24 В расчетное значение | 10 A | |
| • при 48 В расчетное значение | 2 A | |
| • при 60 В расчетное значение | 2 A | |
| • при 110 В расчетное значение | 1 A | |
| • при 125 В расчетное значение | 0,9 A | |
| • при 220 В расчетное значение | 0,3 A | |
| • при 600 В расчетное значение | 0,1 A | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| • при 480 В расчетное значение | 11 A | |
| • при 600 В расчетное значение | 11 A | |
| отдаваемая механическая мощность [л.с] | ||
| • для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 1 hp | |
| — при 230 В расчетное значение | 2 hp | |
| • для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 3 hp | |
| — при 220/230 В расчетное значение | 3 hp | |
| — при 460/480 В расчетное значение | 7,5 hp | |
| — при 575/600 В расчетное значение | 10 hp | |
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| • для защиты от короткого замыкания основной цепи тока | ||
| — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 A | |
| — при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A | |
| • для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |
| • последовательный монтаж | да | |
| Высота | 85 mm | |
| Ширина | 45 mm | |
| Глубина | 97 mm | |
| соблюдаемое расстояние | ||
| • при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 0 mm | |
| • до заземленных частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — сбоку | 6 mm | |
| — снизу | 0 mm | |
| • до находящихся под напряжением частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 6 mm | |
| Подсоединения/клеммы: | ||
| Исполнение электрического подключения | ||
| • для главной электрической цепи | винтовой зажим | |
| • для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| • для главных контактов | ||
| — однопроводный | 2x (1 ... 2,5 мм2), 2x (2,5 ... 10 мм2) | |
| — одножильного или многожильного | 2x (1 ... 2,5 мм2), 2x (2,5 ... 10 мм2) | |
| — тонкопроволочный с обработкой концов жил | 2x (1 ... 2,5 мм2), 2x (2,5 ... 6 мм2), 1x 10 мм2 | |
| • при проводах AWG для главных контактов | 2x (16 ... 12), 2x (14 ... 8) | |
| Вид подключаемых поперечных сечений проводов | ||
| • для вспомогательных контактов | ||
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм2), 2x (0,75 ... 2,5 мм2) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм2), 2x (0,75 ... 2,5 мм2) | |
| • при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | |
| Безопасность: | ||
| Значение В10 | ||
| • при высоком уровне согласно SN 31920 | 1 000 000 | |
| Доля опасных отказов | ||
| • при низкой частоте запроса согласно SN 31920 | 40 % | |
| • при высоком уровне согласно SN 31920 | 73 % | |
| Частота отказов (значение интенсивности отказов) | ||
| • при низкой частоте запроса согласно SN 31920 | 100 FIT | |
| Функция продукта | ||
| • зеркальный контакт согласно IEC 60947-4-1 | да | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
