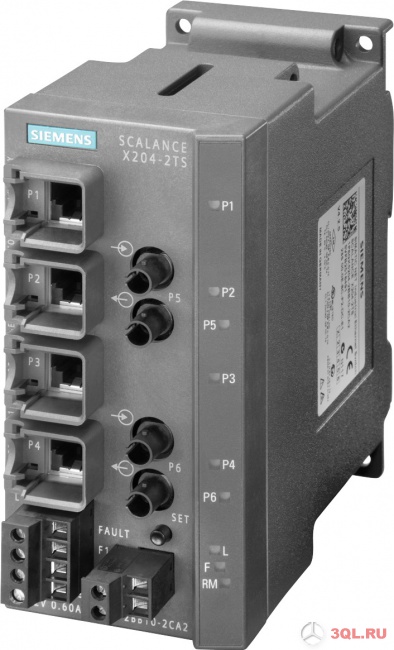

Управляемый коммутатор Siemens 6GK5204-2BB10-2CA2

  • Производитель: Siemens
  • Код для заказа: 54099
  • Артикул: 6GK5204-2BB10-2CA2
  • Наличие: На заказ
  • Стандартный срок поставки: 11-13 недель
  • Комментарий: Управляемый промышленный коммутатор SCALANCE X204-2TS, 4 х 100 Мбит / с портами RJ45 и 2 X 100 Мбит / с мультимод BFOC, прод. диагностика, рез. блок питания, PROFINET-IO DEVICE
  • Описание на английском: ********** spare part ********* SCALANCE X204-2TS; managed IE switch; 4x 10/100 Mbit/s RJ45 ports; 2x 100 Mbit/s multimode BFOC; LED diagnostics; error signaling contact with set push-button; redundant power supply; PROFINET I/O device; network management; Redundancy Manager integrated, incl. electron. manual on CD-ROM, C-PLUG optional.
  • Минимальный заказ: 1
458,060.00 *Цена ориентировочная. Пояснения

Технические характеристики (Управляемый коммутатор 6GK5204-2BB10-2CA2)

SCALANCE X204-2TS; managed IE switch; 4x 10/100 Mbit/s RJ45 ports; 2x 100 Mbit/s Multimode BFOC; LED diagnostics; error signaling contact with set button; redundant power supply; PROFINET I/O device; network management; Redundancy Manager integrated, incl. electron. manual on CD-ROM, C-plug optional
Наименование типа продукта SCALANCE X204-2TS
Скорость передачи
Скорость передачи 10 Mbit/s, 100 Mbit/s
Интерфейсы / для коммуникации / интегрирована
Количество электрических подключений
• для сетевых компонентов или абонентских радиостанций 4
количество RJ45-портов 10/100 Мбит/с / интегрирована
• с крепежной манжетой 4
Количество ST(BFOC)-портов 100 Мбит/с
• для многомод. 2
Интерфейсы / прочие
Количество электрических подключений
• для сигнального контакта 1
• для напряжения питания 1
• для избыточного напряжения питания 1
Исполнение электрического подключения
• для напряжения питания 4-контактный клеммный блок
исполнение сменного носителя данных
• C-PLUG да
Сигнальные входы/выходы
рабочее напряжение / сигнальных контактов
• при постоянном токе / номинальное значение 24 V
Рабочий ток / сигнальных контактов
• при постоянном токе / максимальное 0,05 A
Напряжение питания, потребление тока, мощность потерь
Вид напряжения / напряжения питания пост. ток
Напряжение питания
• внешнее 12 V
• внешнее / минимально 10 V
• внешнее / максимальное 30 V
Напряжение питания / при постоянном токе 24 V
• расчетное значение 10 ... 30 V
Компонент продукта / устройство защиты на входе напряжения питания да
исполнение устройства защиты / на входе для напряжения питания 3 A / 32 V
Потребляемый ток / максимальное 0,6 A
Мощность потерь [Вт]
• при постоянном токе / при 24 В 6,6 W
Условия окружающей среды
Температура окружающей среды
• во время эксплуатации -40 ... +70 °C
• во время хранения -40 ... +70 °C
• во время транспортировки -40 ... +70 °C
• примечание При горизонтальном монтажном положении IE-коммутатора X-204-2TS температура окружающей среды не должна превышать +40 °C
Относительная влажность воздуха
• при 25 °C / без конденсации / во время эксплуатации / максимальное 95 %
Степень защиты IP IP20
Конструктивное исполнение, размеры и масса
Конструкция Компактная конструкция
Ширина 60 mm
Высота 125 mm
Глубина 124 mm
вес-нетто 0,78 kg
Характеристики продукта / однородное покрытие да
Вид крепления
• установка на монтажной шине DIN 35 мм да
• настенный монтаж да
• монтаж на профильных шинах S7-300 да
• монтаж на профильных шинах S7-1500 нет
Характеристики изделия, функции изделия, компоненты изделия / общая информация
каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с 100
каскадирование при структуре типа звезда Любые (зависит только от времени распространения сигнала)
Функции изделия / управление, конфигурирование, проектирование
Функция продукта
• CLI да
• сетевое управление да
• MIB-поддержка да
• TRAPs по Email да
• конфигурация с STEP 7 да
• дублирование порта да
• мультипортовый мирроринг нет
• при IRT / переключатель ввода/вывода PROFINET нет
• диагностика ввода/вывода PROFINET да
класс соответствия PROFINET B
Функция продукта / управление переключений да
Протокол / осуществляется поддержка
• Telnet да
• HTTP да
• HTTPS да
• TFTP да
• FTP да
• BOOTP нет
• DCP да
• LLDP да
• SNMP v1 да
• SNMP v2 да
• SNMP v3 да
функция идентификации и техобслуживания
• I&M0 - информация об устройстве да
• I&M1 - обозначение установки/монтажа да
Функции изделия / диагностика
Функция продукта
• диагностика порта да
• статистика размеров пакетов да
• статистика типов пакетов да
• статистика ошибок да
Функции изделия / DHCP
Функция продукта
• DHCP-клиент да
Функции изделия / резервирование
Функция продукта
• кольцевая избыточность да
• характеристика высокоскоростной избыточности HRP да
• высокоскоростной протокол резервирования (HRP) с менеджером резервирования да
• высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования нет
Протокол / осуществляется поддержка / характеристика избыточности MRP да
Функция продукта
• Media Redundancy Protocol (MRP) с менеджером резервирования да
• Parallel Redundancy Protocol (PRP)/использование в PRP-сети да
• Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) нет
• пассивное прослушивание да
Функции изделия / защита
Протокол / осуществляется поддержка
• SSH да
Функции изделия / показания часов
Функция продукта
• поддержка SICLOCK да
Протокол / осуществляется поддержка
• NTP нет
• SNTP да
Указания по технике безопасности
Указания по технике безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
